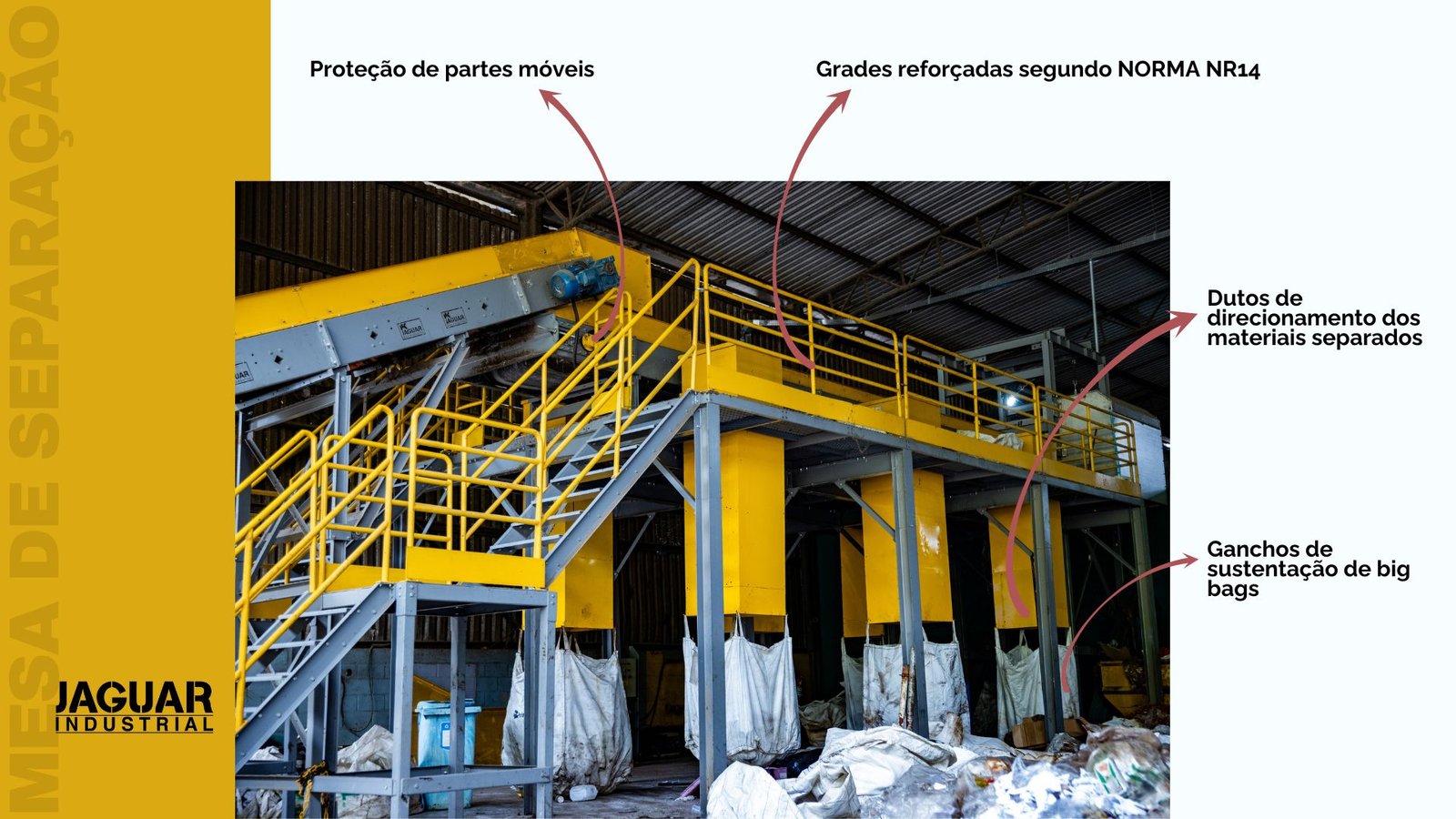

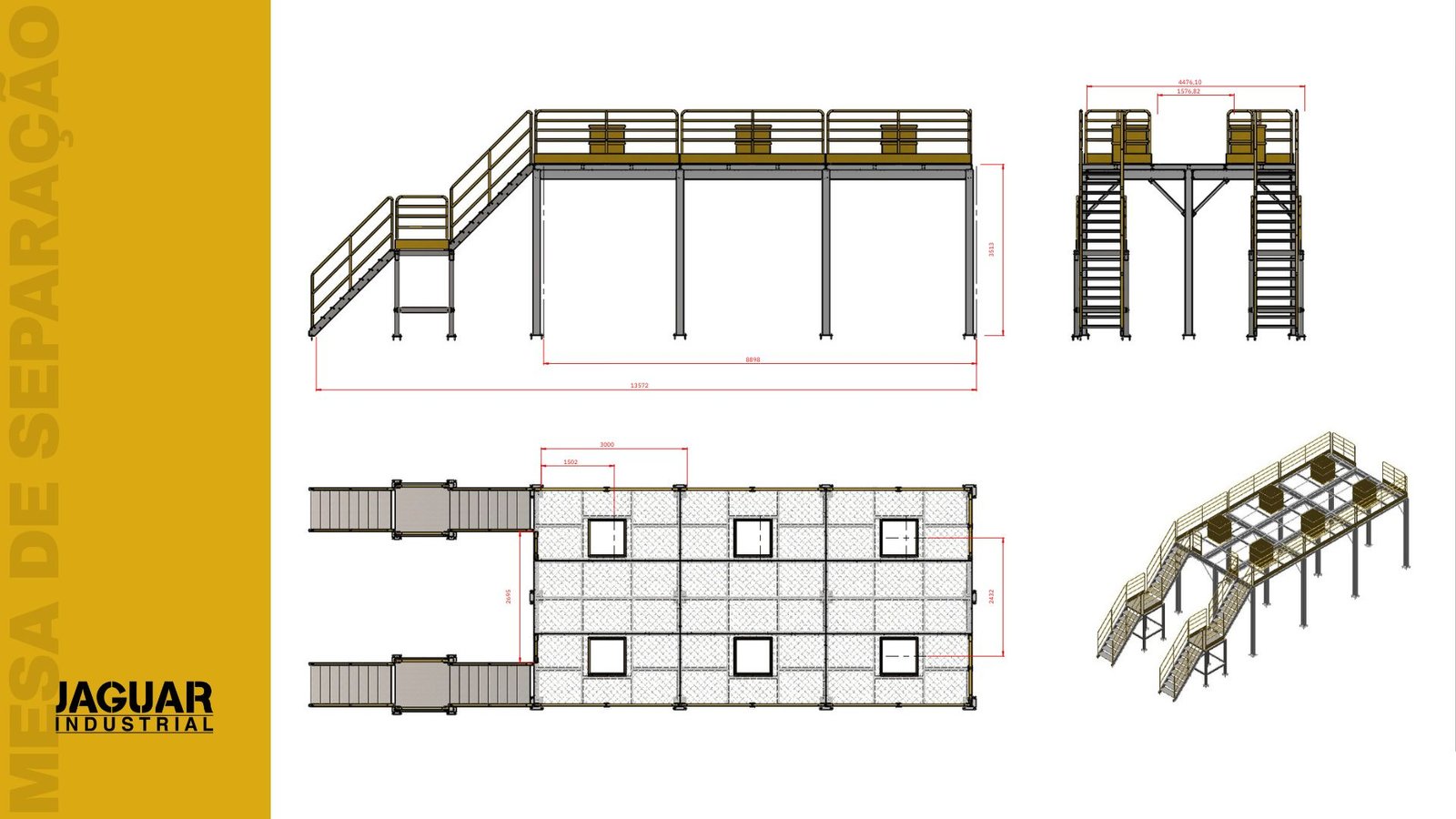

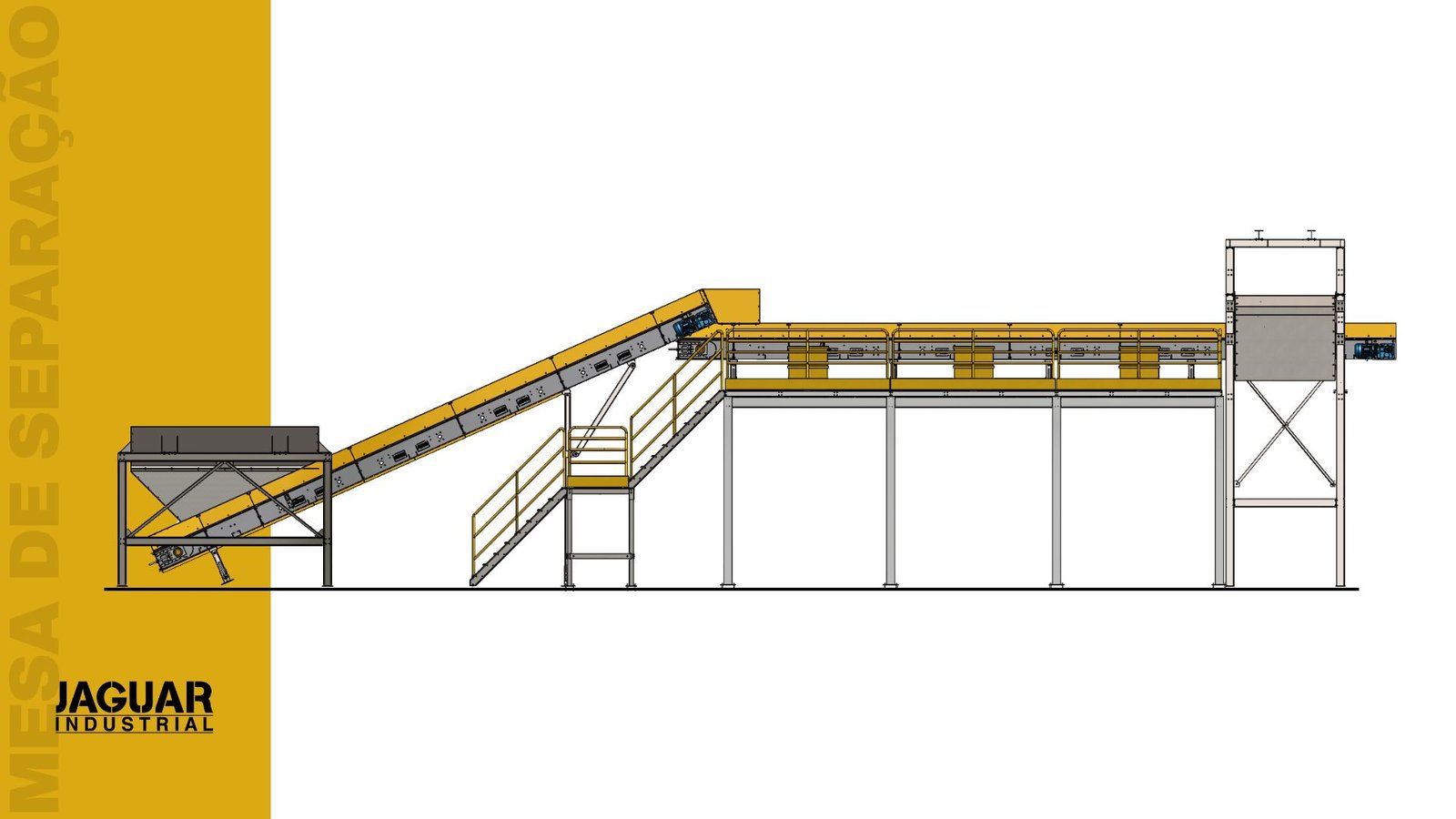

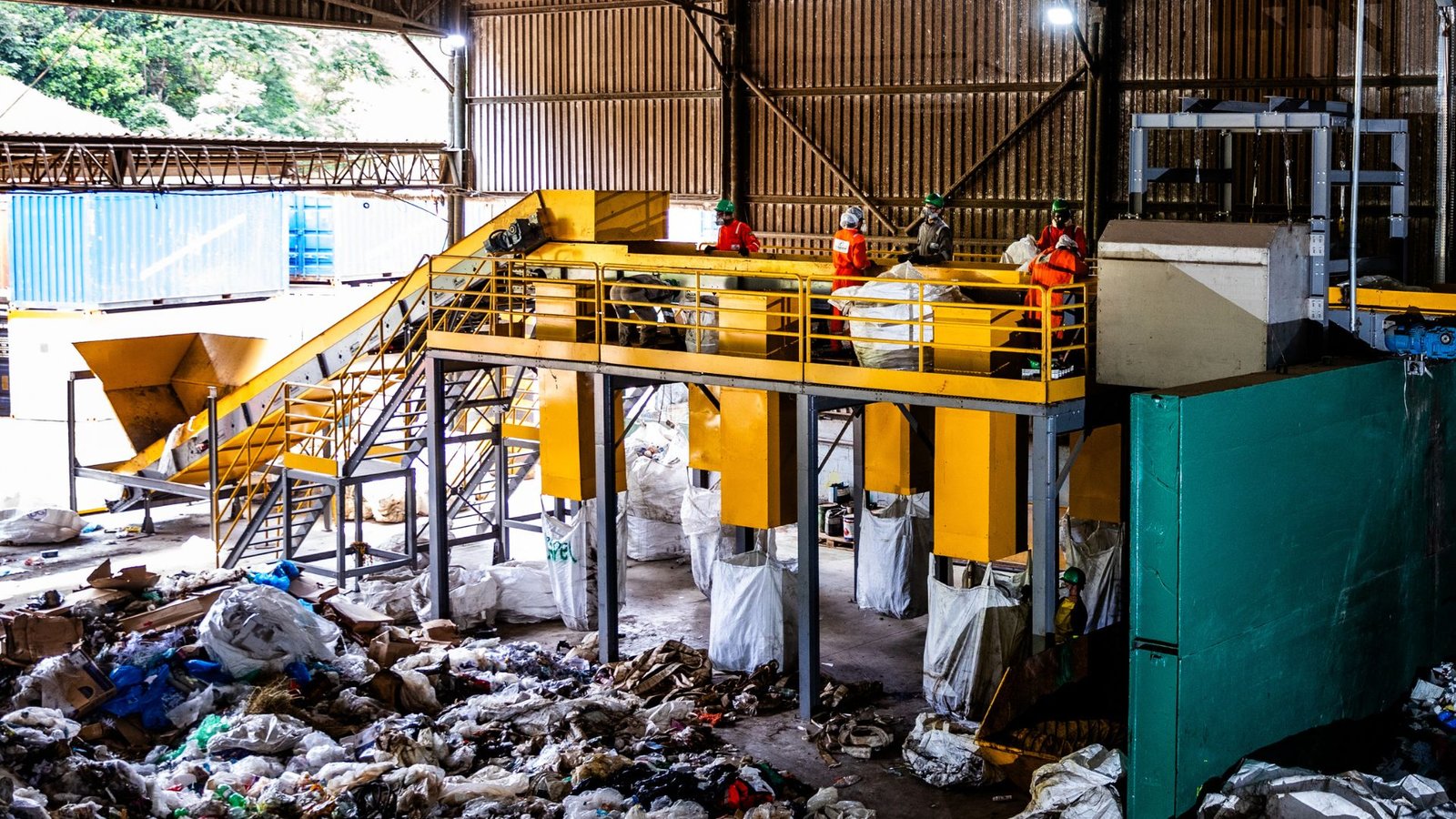

Plataforma modular para separação primária de RSU, RCC e resíduos comerciais/industriais. Estrutura em vigas laminadas de aço carbono, piso em chapa xadrez antiderrapante, guarda-corpos NR12. Integra com trituradores, prensas, separadores magnéticos e peneiras.
Aplicações
- Plantas municipais de triagem de RSU (atendimento à PNRS)
- Cooperativas de catadores (produtividade até 3x maior que triagem no chão)
- Centrais de triagem de RCC antes da trituração de concreto e alvenaria
- Plantas de CDR: separação de recicláveis antes da trituração de rejeitos
- Triagem de resíduos comerciais e industriais (C&I)
- Pré-triagem antes de trituradores: remoção de metais, pedras e objetos grandes
Modelos
ETM-6000 — 6 pontos de triagem
| Especificação | Valor |
|---|---|
| Comprimento útil | 6.000 mm |
| Pontos de triagem | 6 |
| Operadores | Até 8 (3-4 por lado) |
| Altura livre | 3,5 m |
| Largura esteira | 1.000 mm |
| Capacidade | 8-15 t/h |
| Alimentação | 380V – 60 Hz |
Para plantas pequenas, cooperativas e pré-triagem de RCC.
ETM-9000 — 10 pontos de triagem
| Especificação | Valor |
|---|---|
| Comprimento útil | 9.000 mm |
| Pontos de triagem | 10 |
| Operadores | Até 14 (7 por lado) |
| Altura livre | 3,5 – 4,0 m |
| Largura esteira | 1.200 mm |
| Capacidade | 15-30 t/h |
Triagem dupla face (operadores em ambos os lados). Chutes individuais com dutos inferiores por fração. Cabine climatizada opcional.
Integra com separador magnético overband, desensacador e linha de orgânicos.
ETM-12000 — 14 pontos de triagem
| Especificação | Valor |
|---|---|
| Comprimento útil | 12.000 mm |
| Pontos de triagem | 14 |
| Operadores | Até 20 (10 por lado) |
| Largura esteira | 1.400 mm |
| Capacidade | 30-60 t/h |
| Conformidade | NR12, ISO 14001 |
Recursos: exaustão central, iluminação LED industrial, captura de particulados, pré-instalação para separação óptica futura (NIR, RGB). Painel elétrico centralizado com intertravamento.
Integra com peneira Trommel, separador balístico, separador densimétrico e linha de prensas.
Diferenciais técnicos

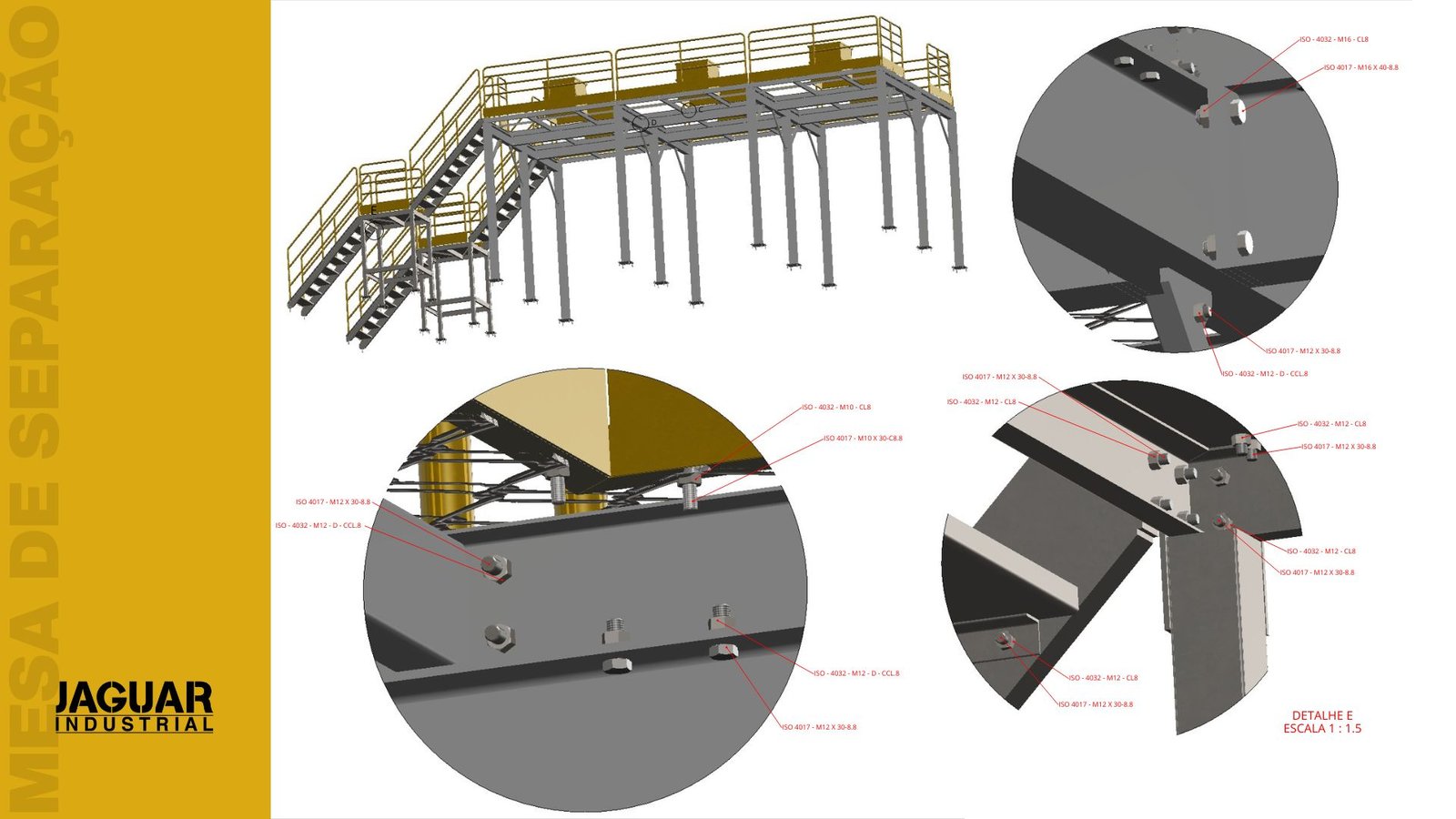

- Estrutura em vigas laminadas (não container adaptado) — dimensionada para cargas industriais e vibração de esteiras
- Piso em chapa xadrez 4,7 mm, espessura mínima 200 mm para rigidez e absorção de vibração
- Escadas normatizadas com corrimão e degraus antiderrapantes (NBR 14718)

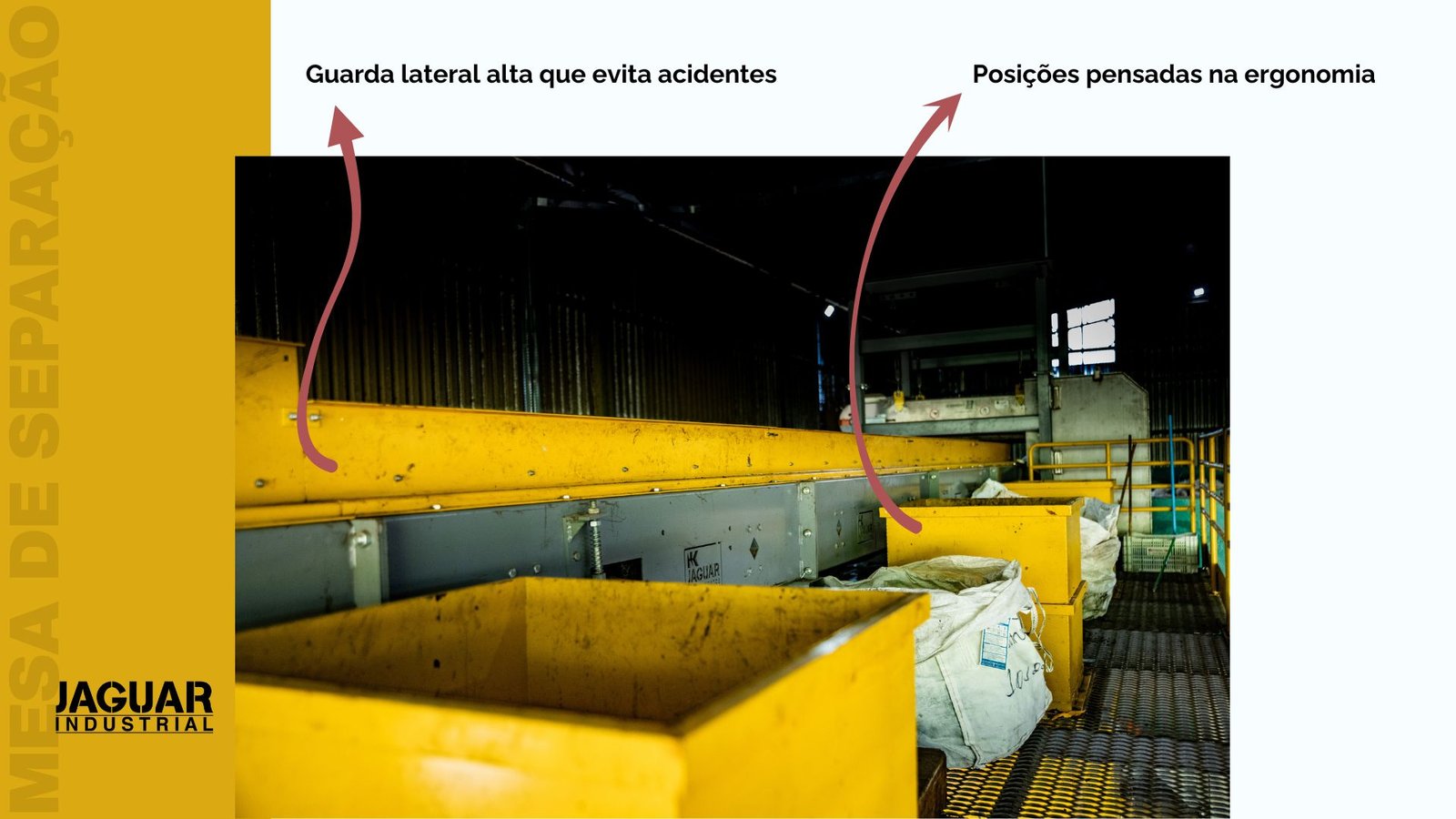

- Guarda-corpo NR12 em toda a extensão: 1,20 m de altura, rodapé 0,20 m, travessa intermediária
- Integração nativa com linha completa Jaguar (trituradores, prensas, separadores, peneiras)
- Modular e expansível: novos pontos, cabines e exaustão sem reconstrução
Fluxo recomendado para RSU
- Recepção — moega de 20-40 m³ para operação contínua
- Rasga-sacos — abertura automática de sacos de RSU
- Triagem manual (ETM-9000 ou ETM-12000) — separação de recicláveis, orgânicos e rejeito
- Linha de recicláveis — separador magnético + prensa para enfardamento
- Linha de orgânicos — moinho + compostagem
- Linha de rejeito — triturador (RAPTOR ou PR) para CDR
Benefícios financeiros
- Redução de até 40% nos custos de manutenção de trituradores (remoção prévia de contaminantes)
- Valor do reciclável 30-50% maior com separação por tipo vs material misto
- Vida útil de facas e componentes até 50% maior com remoção prévia de abrasivos
- Poder calorífico do CDR 15-25% maior com remoção de recicláveis limpos
- CAPEX 50-70% inferior a plantas 100% automatizadas, payback em 18-36 meses
Conformidade
- NR12: guarda-corpos, escadas, sinalização e proteções
- NBR 14718: especificações de guarda-corpo
- PNRS (Lei 12.305/2010): infraestrutura para triagem e recuperação
- ISO 14001: estrutura preparada para certificação ambiental
