Triturador monoeixo para redução de volume com controle de granulometria em etapa unica (one step), sem necessidade de equipamentos adicionais na linha.
Conceito One Step
O RAPTOR tritura e controla a granulometria no proprio equipamento por meio de grelha inferior substituivel.
- Reduz o numero de equipamentos na linha e simplifica o layout
- A granulometria final e definida pela grelha instalada: faixa de 20 a 120 mm
- Rotor de 845 mm de diametro operando a baixa velocidade (~85 rpm) gera menos finos e menor desgaste
Aplicacoes
- Reducao de chips de pneus
- Borracha industrial
- Residuos industriais heterogeneos
- Preparacao de fracao para CDR/RDF
- Materiais volumosos pos pre-processamento
Performance Documentada
| Material de Entrada | Saida | Configuracao | Capacidade Indicativa* |
|---|---|---|---|
| Chips de pneu ~70 mm | ~20 mm | RAPTOR 2000 S50 - 2x200 cv | ~2,5 t/h |
*Capacidade real depende de densidade, umidade, composicao e dimensao maxima do material.
Especificacoes do Rotor
| Parametro | Especificacao |
|---|---|
| Diametro | 845 mm |
| Comprimentos disponiveis | 2000 mm / 3000 mm |
O grande diametro proporciona maior momento de inercia, resultando em estabilidade de corte e menores picos de corrente.
Potencia e Velocidade
| Modelo | Potencias Disponiveis |
|---|---|
| RAPTOR 2000 | 1x200 cv |
| RAPTOR 3000 | 1x200 cv / 2x200 cv / 2x250 cv |
Velocidades disponiveis: 35 / 65 / 95 rpm
Sistema Eletrico e Controle
| Componente | Especificacao |
|---|---|
| Controle | CLP industrial |
| Acionamento | Inversor de frequencia |
| Alimentacao | 380 / 440 V |
| Protecao | Reversao automatica |
| Unidade Hidraulica | 20 cv (conforme modelo) |
A reversao automatica protege contra travamentos e reduz intervencoes manuais.
Manutencao

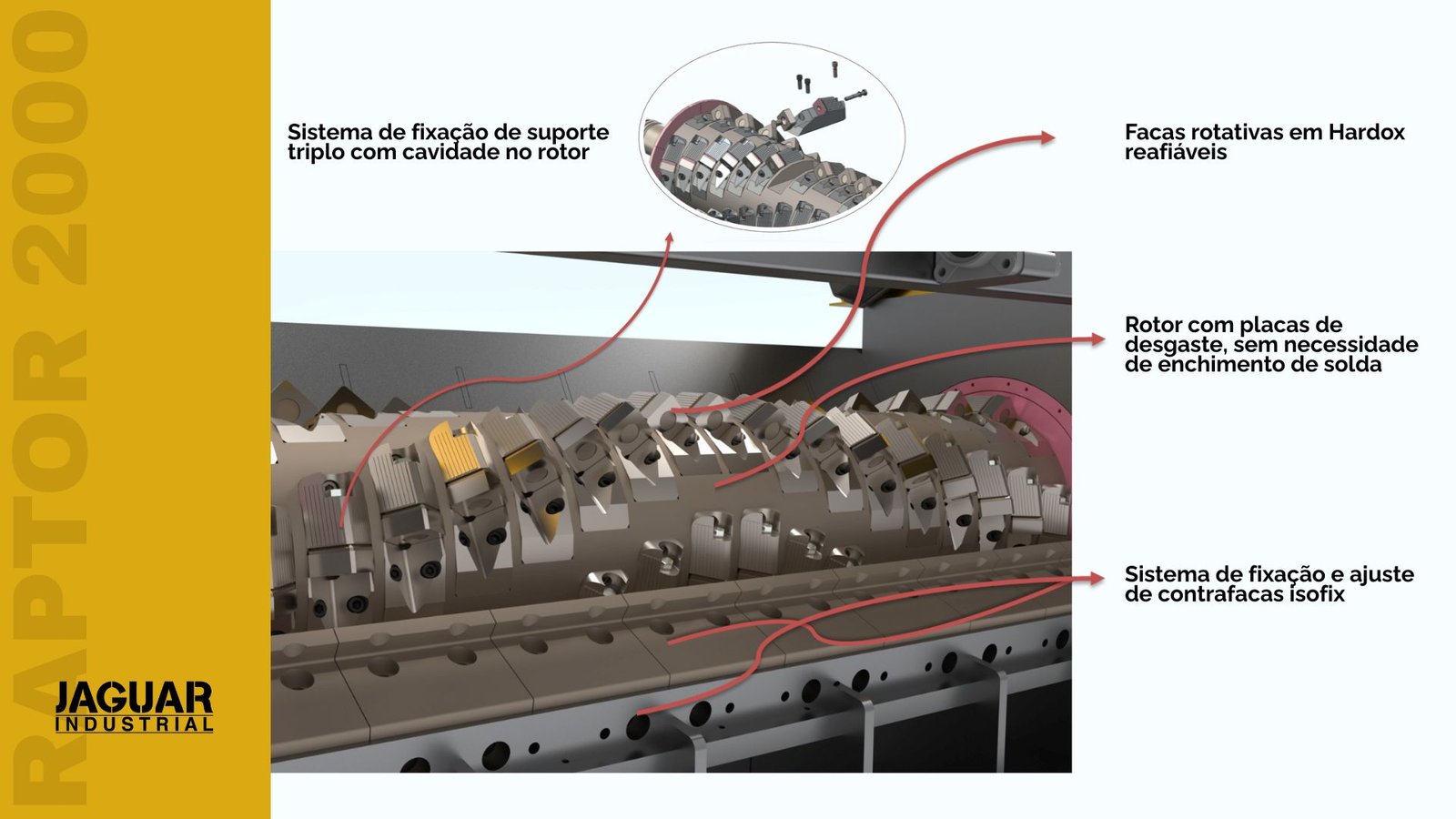

- Facas parafusadas e substituiveis (troca sem solda)

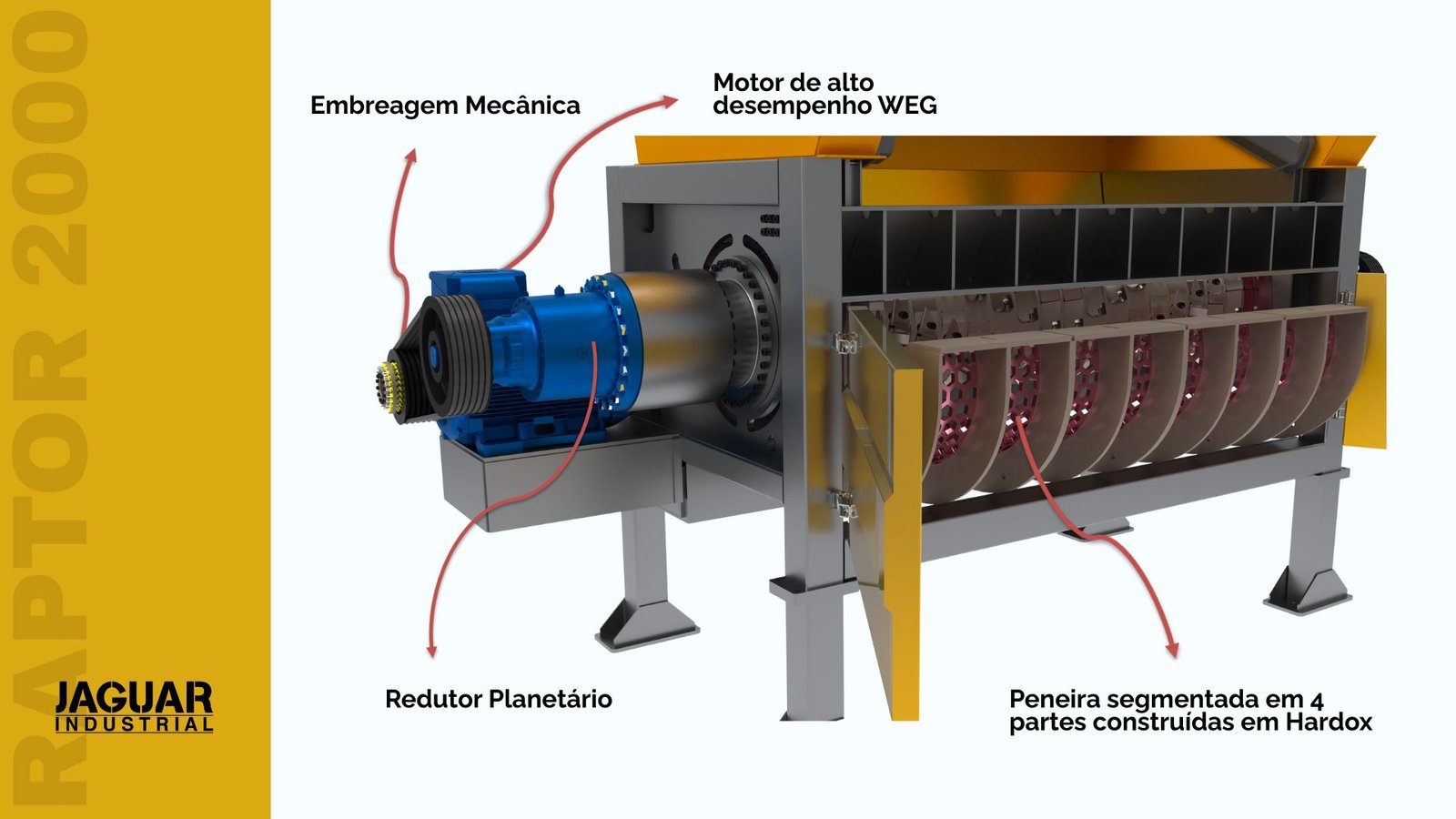

- Acesso hidraulico ao berco da grelha
- Base estrutural reforcada para ambiente industrial severo
Especificacoes Tecnicas Consolidadas
| Parametro | RAPTOR 2000 | RAPTOR 2800 |
|---|---|---|
| Diametro do Rotor | 800 mm | 800 mm |
| Comprimento do Rotor | 2000 mm | 2800 mm |
| Potencia Instalada | 2x125 a 2x250 cv | 2x125 a 2x250 cv |
| Grelhas Disponiveis | 20-120 mm | 20-120 mm |
| Velocidade Tipica | ~85 rpm | ~85 rpm |
| Controle | CLP + Inversor | CLP + Inversor |
| Alimentacao | 380/440 V | 380/440 V |
Fatores que Determinam a Capacidade Real
- Densidade do material
- Umidade
- Composicao
- Dimensao maxima de entrada
- Abertura da grelha selecionada
